ГАРАНТИЯ ЭФФЕКТИВНОЙ ДОБЫЧИ ВЫСОКОВЯЗСКОЙ НЕФТИ
Продукция и услуги » Механизированная добыча » Объемно-роторные насосы


ОБЪЕМНО-РОТОРНЫЙ ПЛАСТИНЧАТЫЙ НАСОС

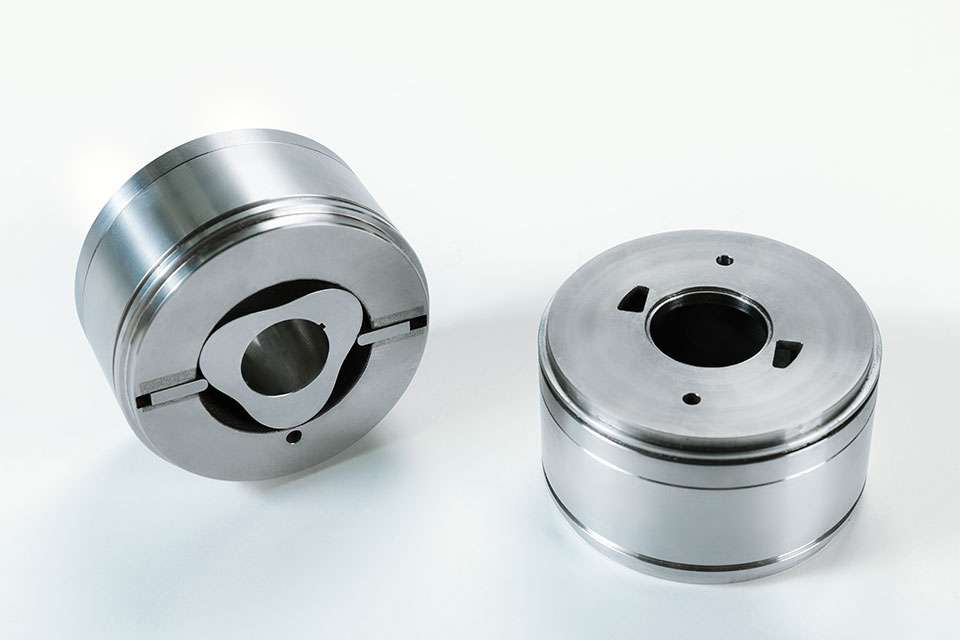

Объемно-роторный пластинчатый насос (ОРНП) обеспечивает бесперебойную добычу в скважинах с тяжелой нефтью, низким уровнем притока и высокой степенью вязкости. Конструкция данного насоса исключает потребность в использовании элементов из  эластомера, которые являются самой уязвимой частью в винтовых насосах. Вместо них в ОРНП применяются цельнометаллический статор и ротор кулачкового типа (пара трения металл по металлу).

В результате получается абсолютно новая конструкция насоса, обеспечивающая превосходные показатели добычи, такие как производительность, эффективность, длительные наработки в условиях низкого дебита и тяжелой нефти, несмотря на осложнения  механическими примесями и повышенного содержания газа.

ПРЕИМУЩЕСТВА

Эффективная эксплуатация скважин с высоковязкой нефтью

Насос предназначен для перекачки жидкостей с вязкостью в диапазоне от 20 до 5000 сСт
Превосходит штанговые насосы в условиях низкого дебита

Применение погружного электропривода вместо колонны штанг позволяет исключить риск обрыва в результате износа штанг, а также обойтись без регулярного обслуживания.
Наработка больше, чем у винтовых насосов


В конструкции не используются эластомерные элементы, которые являются причиной отказа установки в условиях агрессивной среды и при наличии газа.



область применения

  • Скважины с высоковязкой нефтью
  • Малодебитные скважины
  • Скважины, осложненные механическими примесями
  • Альтернатива винтовым и штанговым установкам

возможности

  • Перекачка жидкости с вязкостью от 20 до 5000 сСт
  • Работа в скважинах с дебитом в диапазоне от 5  до 50 м3/сут
  • Работает при температуре до 100°C (180°F)

особенности

  • Объемно-роторный пластинчатый насос поднимает вязкие жидкости с высоким содержанием механических примесей в условиях низкого дебита
  • Трение металл по металлу устраняет необходимость использования эластомеров, которые являются наиболее частой причиной выхода из строя винтовых насосов.
  • Погружной электропривод почти не подвержен износу, его применение исключает регулярное техническое обслуживание в отличие от штанговых установок


Эффективная добыча тяжелой нефти - невозможная задача

На протяжении многих лет такие организации, как Геологическая служба США и Институт мировых природных ресурсов сообщают, что почти половина мировых запасов нефти состоит из месторождений вязкой и битумной нефти  («Ресурсы тяжелой нефти и природных битумов в геологических бассейнах мира», страница 14 ). Из-за высокой вязкости коэффициент извлечения тяжелой нефти варьируется от 5% до 30%.

 Добыча тяжелой нефти в значительной степени опиралась на технологии повышения дебитов скважин, такие как холодная добыча с мех. примесями, парогравитационный дренаж, закачка пара,  разработка открытым способом и другие. Все эти методы оказались в разной степени неэффективны. И все они создают дополнительные проблемы, решение которых требует денежных вложений, что в итоге снижает прибыль компании. Существует новое решение для добывающих скважин с более низкими расходами и/или вязкостью до 5000 сСт.

Насос для добычи вязкой битумной нефти

Наш объемно-роторный пластинчатый насос является уникальным и первым в своем роде оборудованием. Он предназначен для жидкостей с диапазоном вязкости от 20-5000 сСт и скважин с низким притоком от 5-50 м3/сут. Отличительными особенностями установок объемно-роторных насосов являются цельно металлические ротор и статор, а также применение вентильных двигателей, отвечающих наивысшим требованиям отраслевых стандартов. В сравнении с оборудованием, в конструкцию которого входят эластомеры, цельнометаллическая конструкция более долговечна, поскольку она обеспечивает исключительную устойчивость к эрозии в  скважинах с высоким содержанием песка и исключает отказы оборудования, вызванные газовыми пробками. Чем выше вязкость нефти, тем лучше КПД объемно-роторных насосов, следовательно, эффективность добычи увеличивается, без привлечения сложных и затратных технологий повышения нефтеотдачи.

Проблема низкого притока

По мере разработки давление в скважине постепенно падает, снижается приток жидкости, а объемы газа увеличиваются. Сочетание таких факторов может вывести из строя погружной насос ЭЦН.

Штанговая установка не решает проблему

Многие операторы выбирают штанговые насосные установки, недостатками которых являются техническое обслуживание раз в год или чаще, а в случае серьезных  повреждений труб НТК может потребоваться подземный ремонт скважины. Штанговые насосы особенно неэффективны в скважинах с боковыми стволами, так как они не позволяют спустить оборудование на глубину, достаточную для обеспечения  оптимальной производительности горизонтальной скважины.

Винтовые насосные системы зависят от эластомеров

Еще одним способом эксплуатации скважин с низким дебитом является применение винтовых насосов Во многих скважинах это решение прекрасно работает, как винтовой насос с системой верхнего привода, так и в сочетании с погружным вентильным двигателем, в конфигурации с нижним приводом. Но в скважинах даже с небольшими объемами газа или песка эластомерные элементы в статоре  разрушается, ограничивая срок службы системы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габарит

Типоразмер

Напор

Вязкость

КПД

Диапазон скоростей

Номинальная частота вращения

5

3.62 дюйма

14 м/ступень на 1 сСт

20-5000 сСт

23% на 1 сСт

500–1000 об/мин

750 об/мин

92 мм

30 м/ступень при 30 сСт

40% при 30 сСт

5A

4.06 дюйма

32 м/ступень на 1 сСт

20-5000 сСт

25% на 1 сСт

500–1000 об/мин

1000 об/мин

103 мм

100 м/ступень при 100 сСт

40% при 100 сСт


Новое решение для скважин с низким притоком

Объемно-роторный пластинчатый насос - это хорошая альтернатива погружным, винтовым и штанговым установкам, которые не так эффективны в условиях повышенного содержания механических примесей, газа и падающего давления. Использование кулачкового  ротора в конструкции данного насоса создает достаточное давление для подъема жидкости из скважин с производительностью всего от 30 бар/сут. (от 5 м3/сут).

Преимущества перед штанговыми насосами

В отличие от штанговых, объемно-роторные насосы не требуют регулярного технического обслуживания, не разрушают трубы НКТ в процессе эксплуатации глубина спуска достигает 3000 метров (9800 футов). Кроме того, значительно сокращаются наземные конструкции и габариты установки, благодаря чему практически исчезает поверхностный шум

  • Меньшая площадь застройки и габариты
  • Может быть опущен на глубину до 3000 метров (9800 футов)
  • Не требует регулярного технического обслуживания
  • Не повреждаются насосно-компрессорные трубы

Преимущества перед винтовыми насосами

В отличие от того, что в конструкции винтовых насосов применяются эластомерные элементы для создания давления, в объемно-роторных насосах используются цельнометаллические компоненты, значительно снижающие износ от мех.примесей и исключают поломки из-за газовых пробок.

  • Исключение эластомерных материалов, неустойчивых к агрессивной среде
  • Понижается износ, наносимый механическими примесями и вероятность аварии из-за газовых пробок



Преимущества перед УЭЦН

В отличие от установок ЭЦН, объемно-роторный пластинчатый насос наиболее эффективен, при работе с вязкой нефтью. Чем вязкость выше, тем лучше работает система.

  • Исключаются перебои в работе установки из-за низкого притока и высокого газового фактора.
  • Лучше показывает себя при работе с высоковязкой жидкостью

Узнать больше?

Свяжитесь с нами для получения более подробной информации о применении объемно-роторных насосах в скважинах с низким дебитом
