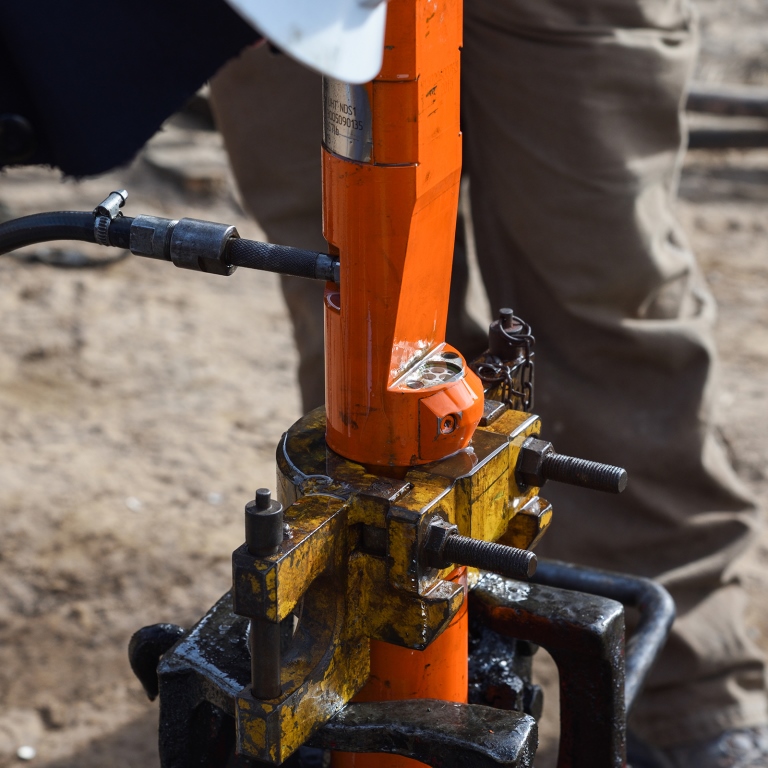

Погружные вентильные электродвигатели "Новомет"

Вентильные электродвигатели — это изделия с лучшими энергетическими характеристиками по сравнению с асинхронными. ГК "Новомет" является одним из лидеров отрасли по производству надежных и эффективных погружных вентильных электродвигателей (ПВЭД). Применение вентильного электродвигателя сокращает количество энергии, потребляемой УЭЦН до 15%. А при сочетании вентильных электродвигателей и энергоэффективных насосов, затраты на электроэнергию при эксплуатации УЭЦН снижаются в среднем на 25-30%.

Для производства энергии требуется энергия!

На сегодня наиболее распространенным способом добычи жидкости из скважины является механизированная добыча с применением установок электроцентробежного насоса (УЭЦН). В наше время многие нефтяные и нефтесервисные компании вкладывают миллионы долларов в технологии разведки, бурения и заканчивания скважин, однако не уделяют того же внимания поиску более эффективных способов добычи углеводородов. За последнее десятилетие основной целью ГК "Новомет" является поиск и совершенствование эффективных способов снижения затрат на механизированную добычу.

ПРЕИМУЩЕСТВА

Сокращение расходов на электроэнергию

Высокий КПД электродвигателя (от 88 до 94% в зависимости от габарита и мощности)
Повышение производительности УЭЦН

Возможность оптимизировать работу насоса ЭЦН за счет регулирования частоты вращения в широком диапазоне
Меньшая длина и металлоемкость

При одинаковой мощности, длина секции вентильного двигателя в 2 раза меньше по сравнению с асинхронным



область применения

  • УЭЦН в скважинах типовой конструкции
  • Энергоэффективные УЭЦН
  • УЭЦН малых габаритов для боковых стволов, технология ColibriESP
  • Установки винтовых насосов с нижним приводом
  • Установки объемно-роторных насосов
  • УЭЦН для подъема геотермальных вод

возможности

Сокращение затрат на электроэнергию при подъеме жидкости из скважины.

Применение при различных осложняющих факторах, где применение асинхронного ПЭД затруднительно:
  • на скважинах с вязкой нефтью
  • с нестабильной подачей (работа в цикличном режиме)
  • на малодебитных скважинах
  • со сложными условиями эксплуатации (после гидроразрывов и других способов увеличения добычи нефти)
  • на скважинах с высокой температурой жидкости (трудноизвлекаемые запасы, геотермальные воды)

особенности

  • Широкая линейка типоразмеров, в том числе двигатели сверхмалых габаритов - 55 и 81 мм для использования с установками ColibriESP и SlimlineESP
  • Пониженное удельное тепловыделение на единицу мощности

    Потери электроэнергии в асинхронных электродвигателях

    В серийных асинхронных электродвигателях используется преобразование переменного тока, поданного на обмотки статора, во вращающееся электромагнитное поле.  Так как обмотка ротора имеет замкнутую электрическую цепь, в ней возникает ток, который в свою очередь взаимодействуя с магнитным потоком статора и создаёт вращательный момент, приводящий в движение ротор. Таким образом, вместо того, чтобы использовать всю потребляемую электроэнергию для создания вращения ротора, около 13% ее тратится на создание и поддержание электромагнитного поля, и в конечном итоге теряется на нагрев.

    Прорыв в технологии электроприводов УЭЦН

    В отличие от асинхронных двигателей, в вентильных ПЭД для создания вращательного момента вместо обмотки в роторе используются редкоземельные постоянные магниты, а также специальная схема подачи питающего напряжения на обмотку статора. Как результат - повышение КПД и и снижение энергопотребления двигателя примерно на 15%.

    Управление работой двигателя осуществляется с помощью электронных ключей (так называемых вентилей), переключение которых выполняется станцией управления по специальной программе. Кроме того, станция управления формирует регулируемую частоту питания двигателя, от которой напрямую зависит его частота вращения и полезная мощность на валу.

    Основные элементы вентильного электродвигателя - статор с трехфазной обмоткой, ротор с постоянными магнитами, головка и основание. Магнитопровод статора состоит из листов электротехнической стали с термостойким покрытием, которые запрессованы в трубчатый корпус. Обмотка статора однослойная, протяжная, катушечная, выполнена теплостойким обмоточным проводом по схеме «звезда» с выводом общей точки для системы контроля параметров установки. Ротор с постоянными магнитами установлен в расточке статора на подшипниках скольжения.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Низкооборотные (100-1500 об/мин) двигатели для привода винтовых и объемно-роторных насосов

    Наружный  диаметр двигателя

    Скорость вращения

    Номинальная мощность одной секции

    117 мм

    100-1500 об/мин

     до 40 кВт  при 500 об/мин

    4,60 дюйма



    Вентильные двигатели  на 3600 об/мин для энергоэффективных и серийных насосных систем

    Наружный  диаметр двигателя

    Скорость вращения

    Номинальная мощность одной секции

    103 мм

    1000-4200 об/мин

    6-200 кВт  (@100 Гц)

    4,06 дюйма

    117 мм

    1000-4200 об/мин

    12-310 кВт (@100 Гц)

    4,60 дюйма

    130 мм

    1000-4200 об/мин

    32-300 кВт (@100 Гц)

    5,12 дюйма

    185 мм

    1000-4200 об/мин

    60-800 кВт (@100 Гц)

    7,44 дюйма



    Вентильные двигатели на 6000 об/мин для энергоэффективных насосных систем

    Наружный  диаметр двигателя

    Скорость вращения

    Номинальная мощность одной секции

    55 мм

    8500 об/мин

    до 35 кВт  (@283 Гц)

    2,17 дюйма

    81 мм

    1000-6000 об/мин

    4-90 кВт (@200 Гц)

    3,19 дюйма

    103 мм

    1000-6000 об/мин

    12-280 кВт  (@200 Гц)

    4,06 дюйма

    117 мм

    1000-6000 об/мин

    12-280 кВт (@200 Гц)

    4,60 дюйма

    130 мм

    1000-6000 об/мин

    60-644 кВт (@200 Гц)

    5,12 дюйма



    Секционные двигатели на 6000 об/мин

    Наружный  диаметр двигателя

    Скорость вращения

    Номинальная мощность одной секции

    55 мм

    8500 об/мин

    до 70 кВт (@283 Гц)

    2,17 дюйма

    81 мм

    1000-6000 об/мин

    100-200 кВт (@200 Гц)

    3,19 дюйма

    130 мм

    4500 об/мин

    до 770 кВт (@150 Гц)

    5,12 дюйма

    Высокооборотные или низкооборотные электродвигатели

    Все вентильные двигатели "Новомет" в сочетании с универсальными станциями управления с ЧРП обеспечивают широкий диапазон скоростей вращения, при сохранении низкого уровня энергопотребления во всем диапазоне. В результате, мы можем предложить нашим заказчикам линейку высокооборотных электродвигателей (от 3000 до 6000 об/мин), а также низкооборотные двигатели (от 100 до 1500 об/мин) для использования совместно с насосами объемного типа в скважинах с вязкими жидкостями или с малой подачей.



    Преимущества вентильных двигателей

    По сравнению с асинхронными вентильные двигатели:

    • Сокращают потребление энергии до 15%, а в паре с энергоэффективным насосами - до 30%.
    • Улучшают производительность ЭЦН в широком диапазоне подач и напоров.
    • Поддерживают стабильную работу ЭЦН, сохраняя постоянный крутящий момент на валу независимо от скорости вращения.
    • Обеспечивает большую наработку за счет снижения нагрева оборудования.
    • Предоставляют до 2-х раз большую мощность в  одной секции.
    • Имеют высокую мощность в секции, поэтому нет необходимости в применении секционных двигателей



    Типоразмеры и особенности применения

    Вентильные двигатели предназначены для работы в составе энергоэффективных установок PowerSaveESP, а также установок малого диаметра - SlimLineESP - установок, имеющих меньший внешний диаметр по сравнению с аналогами.  Они идеально подходят для работы в горизонтальных скважинах и скважинами с высокой степенью искривления ствола.  В общем случае, область применения вентильных электродвигателей включает:

    • Установки ЭЦН как для стандартных скважин, так и скважин с осложнениями.
    • Установки ЭЦН в широком диапазоне подач и напоров.
    • Установки винтовых насосов с нижним приводом, установки объемно-роторных насосов
    • Установки ЭЦН для подъема геотермальных вод

    Наши вентильные электродвигатели доступны в габаритах от 55 мм до 188 мм. Мы предлагаем самые компактные модели вентильных двигателей на рынке, которые идеально подходят для малогабаритных УЭЦН и для мобильного комплекса Colibri ESP - установки, монтируемой на грузонесущем кабеле внутри НКТ.
