Установки ЭЦН для малодебитных скважин
Увеличьте объемы добычи на малодебитных скважинах с новыми технологиями от "Новомет". Имея улучшенные показатели среди малодебитных УЭЦН (от 10 до 20 м3/сут.), наши установки хорошо показали себя при работе с притоком жидкости в широком диапазоне от 5 до 35 м3/сут. Наши установки для малодебитных скважин являются превосходной альтернативой штанговым, газлифтовым и плунжерным системам механизированной добычи.
Факторы, влияющие на работу ЭЦН в скважинах с низким дебитом
Перегрев - главный враг погружных насосных систем. Если перегрев не контролировать, то он может привести к отказу электродвигателя. В среднем около 61% энергии, используемой для питания УЭЦН, теряется, превращаясь в тепловую энергию. Следовательно, необходимо постоянно охлаждать систему. Пластовая жидкость частично выполняет эту функцию. Она отводит тепло, проходя через всю систему. Но в малодебитных скважинах из-за низкого давления через насос проходит недостаточный для охлаждения объем жидкости. Следовательно, большинство установок преждевременно выходят из строя.
ПРЕИМУЩЕСТВА
Позволяет заказчику увеличить суммарную добычу из скважины
Продляет период эксплуатации и позволяет увеличить депрессию в скважинах с низким дебитом, а также с экстремально низким дебитом
Продление срока службы и снижение вероятности солеобразования благодаря уменьшению перегрева перекачиваемой жидкости
область применения
- Скважины типовой конструкции и осложненные скважины
- Скважины близкие к истощению и малодебитные скважины
- Альтернатива штанговых, газлифтовых и плунжерных систем
возможности
- Диапазон подач от 10 до 20 м3/сут.
- Напор до 3500 метров
особенности
- Объединение вентильного двигателя и высокоэффективного насоса позволяет уменьшить выделение тепла и сократить длину установки
- Продвинутая конструкция проточных каналов повышает эффективность насоса и развиваемый напор
.jpg)
Другие способы механизированной добычи
По причине того, что большинство установок ЭЦН выходят из строя в условиях низкого дебита, нефтедобывающие компании вынуждены с переменным успехом применять другие технологии механизированной добычи в скважинах, близких к истощению:
Установки штанговых насосов являются стандартными для скважин типовой конструкции, потому что они простые и надежные, однако данное оборудование относительно неэффективное и имеет эксплуатационные ограничения. В скважинах с боковыми стволами колонна штанг может изнашивать трубы НКТ, что может привести к утечкам или обрыву штанг.
Газлифт - другой общепринятый метод, применимый в эксплуатации скважин с низким дебитом. Однако на месторождениях, где получение газа осложнено или ограничено, такой вид добычи становится нерентабельным.
Установки гидроплунжерного типа обычно используются в скважинах для добычи газа и нефтяных скважинах, осложненных высоким содержанием газа. Они используют естественное скважинное давление для подъема пластовой жидкости. Благодаря применению природного давления эти установки являются энергоэффективными, но их производительность относительно низкая. В скважинах с пониженным давлением такие установки становятся еще менее эффективными.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Габарит |
Наружный диаметр |
Производительность |
Напор |
КПД |
|
5 |
3,62 дюйма 92 мм |
10 м3/сут |
3500 м |
45% |
|
5 |
3,62 дюйма 92 мм |
15 м3/сут |
3500 м |
45% |
|
5 |
3,62 дюйма 92 мм |
20 м3/сут |
3500 м |
45% |
Увеличьте срок эксплуатации малодебитного фонда с установками ЭЦН "Новомет"

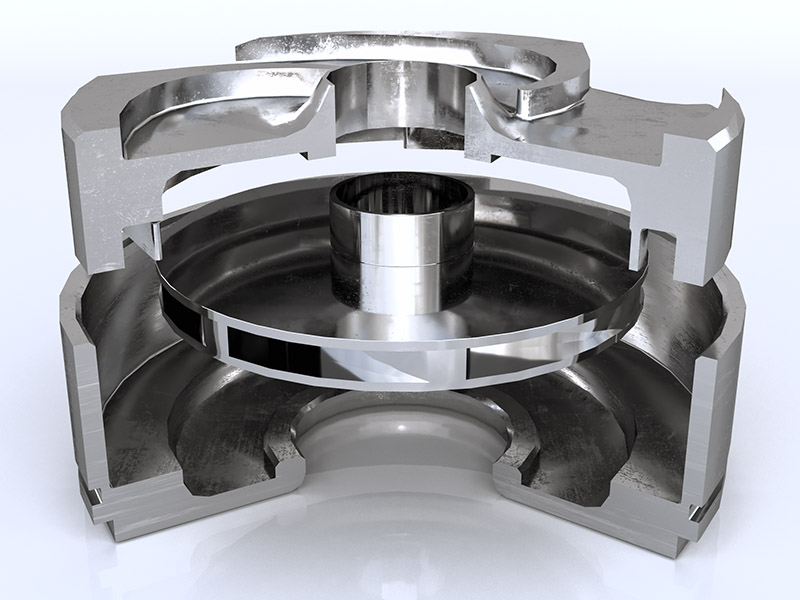

Наша компания разработала технологию, предоставляющее еще одно решение для нефтедобычи в малодебитных скважинах. В первую очередь наши инженеры применили технологию PowerSave ESP, используемую в энергоэффективных установках ЭЦН, благодаря которой большая часть электрической энергии расходуется на подъем конструкции насосных ступеней и высокоэффективному вентильному двигателю. К ней добавляется технология с использованием сборного направляющего аппарата из 2-х частей, позволяющего еще более повысить эффективность.
В результате малодебитная установка не перегревается и имеет меньшие размеры. Все это позволяет нефтедобывающим компаниям внедрять установки ЭЦН для малодебитных скважин, при этом увеличивать депрессию в стволе, следовательно, и объемы производства. С нашим оборудованием малодебитный фонд скважин еще долго будет приносить прибыль с минимальными затратами.
